Notre panneau de commande PLC est un dispositif de commande intelligent spécialement conçu pour le système de filtre de type V.En utilisant une technologie de contrôle logique programmable (PLC) avancée et une expertise professionnelle en traitement de l'eau, ce panneau de commande facilite la gestion précise des processus de maintien du niveau de l'eau et de rétrolavage.Cela garantit non seulement le fonctionnement efficace du système de filtration, mais aussi la stabilité durable de la qualité de l'eau.
 |
120*70*50cm Intellectuel PLC Programme de distribution du cabinet de contrôle du panneau de contrôle pour le filtre de type V
Détails sur le produit:
| Lieu d'origine: | Shandong, Chine |
| Nom de marque: | Juchuan |
Conditions de paiement et expédition:
| Prix: | $3,300.00 - $12,200.00/pieces |
|---|
|
Détail Infomation |
|||
| Interface de communication: | Autres, TCP RJ45 | Nom du produit: | Panneau de commande PLC pour filtre de type V |
|---|---|---|---|
| Qualité: | Testé à 100% | Grade de protection de la boîte ou de l'armoire: | Pour la protection contre la corrosion |
| Garantie: | 1 année | Fonction: | Protection contre la surcharge, arrêt en cas de défaillance |
| Taille: | 120 x 70 x 50 cm | Le type: | panneau de commande de hmi de PLC |
| Matériau de la boîte/de l'armoire: | q235 plaque d'acier | Application du projet: | Automatisation industrielle |
| Le paquet: | Boîte en bois d'exportation standard avec la palette | Port: | Port de Qingdao |
Description de produit
Description du produit
Nom du produit | Panneau de commande PLC pour filtre de type V | Marque | Juchuan |
Numéro de modèle | JCK-003 | Origine | Qingdao, en Chine |
Le type | Cabinet de commande/panneau de commande HMI PLC | Nombre de pièces | 1 pièce |
Fonction | Début Arrêt, surveillance | Grade de protection contre les coquillages | Pour la protection contre la corrosion |
Application du projet | Industrie du traitement de l'eau, station de pompage de l'eau, autres scénarios industriels | Matériau de la coquille | Q235 Plaque d'acier/ 304 Plaque d'acier inoxydable |
Caractéristique | Protection contre la surcharge, arrêt en cas de défaillance | Taille | 170 x 70 x 50 cm |
Voltage | Pour les appareils électroniques | Couleur | RAL7035 Blanc |
Actuel | 25A | Paquet de transport | Boîte en bois standard à l'exportation avec palettes |
Fréquence de sortie | 50 Hz | Garantie | 12 mois |
Panneau de commande PLC pour filtre de type V
Contrôle de la filtration:Le PLC ajuste l'ouverture de la vanne en fonction du niveau d'eau et de la perte de tête dans le filtre.permettant une filtration automatique avec un niveau d'eau et un débit constantsEn outre, le PLC peut gérer l'activation des filtres individuels en fonction du débit d'eau entrant.Principe "démarrer d'abord, arrêter d'abord" pour ouvrir ou arrêter les filtres en conséquence.Contrôle du contre-lavageLorsque le cycle de filtration est terminé ou que le différentiel de pression prédéfini est atteint, le PLC lance la procédure de contre-lavage: (1) Fermez la vanne d'admission d'eau,Une fois que le niveau de l'eau a reculé jusqu'à l' égout(2) Activez le souffleur, après 5 secondes, ouvrez la vanne d'air de refoulement pour purger le filtre d'air pendant 1 minute.(3) Ouvrez la vanne de contre-lavage et démarrez la pompe à eau de contre-lavage pour effectuer un contre-lavage simultané d'air et d'eau d'une durée de 7 minutes. (4) Fermez la soupape d'air de contre-lavage; après 5 secondes, désactivez le souffleur et ouvrez la soupape de diaphragme d'air pour ventilation.Procéder à un rinçage en eau propre pendant 5 minutes avant d'arrêter la pompe à eau de rinçageAprès un délai de 5 secondes, fermez la vanne de refoulement de l'eau, puis fermez la vanne d'évacuation du refoulement de l'eau.L'ensemble du processus de contre-lavage dure généralement environ 25 minutes, bien que ces délais puissent être ajustés en fonction des besoins opérationnels spécifiques.
Détails Images
Boîte/Armoire: Armoire avec pente 1200*700 *500 (H*W*D) série PLC: Siemens S7-1200/1500 série disjoncteur: Schneider Electric IC65N série relais: Honeywell CR série alimentation de commutation:L'ordinateur hôte de la série Siemens PSU: Advantech Ordinateur industriel IPC-610L Moniteur: DELL 24 pouces Système d'exploitation: Windows 10 SCADA professionnel: WellinTech King SCADA
Contacteur Schneider

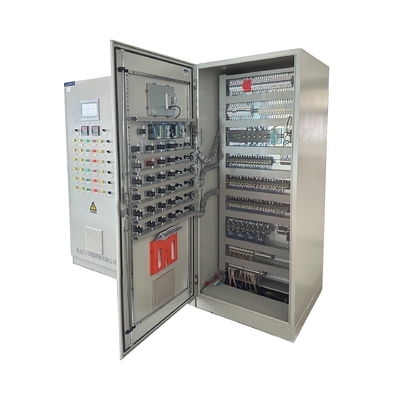

Porte de l' armoire avec des câbles soigné
Produits connexes
Panneau de commande PLC pour station de pompage d'eau brute
Intégration de PLC, HMI, contrôle de fréquence et autres composants, permettant le contrôle à distance des opérations de démarrage et d'arrêt de la pompe à eau, ainsi que la surveillance à distance de l'état des équipements de la station de pompage.
Panneau de commande PLC de précipitation de floculation
Le panneau de commande PLC est utilisé pour surveiller et contrôler le processus de rejet des eaux usées dans le réservoir de floculation et de sédimentation, y compris les vannes de rejet des boues, les pompes à boues et autres équipements.
Panneau de commande de l'alimentation en eau à pression constante VFD PLC
Ce type de panneau de commande régule et contrôle l'équipement d'alimentation en eau, y compris les pompes à eau, afin de maintenir une pression d'eau constante.
Performance du produit
Contrôle de la filtration
Le panneau de commande PLC assure un contrôle précis du processus de filtration du filtre de type V. Il ajuste automatiquement la vitesse et la durée de filtration en fonction de programmes prédéfinis et de conditions logiques,assurer l'élimination efficace des solides en suspension et des impuretés par le matériau filtrant.
Contrôle du contre-lavage
Le panneau de commande est équipé d'une fonction de contre-lavage automatique, déclenchée lorsque le matériau filtrant est obstrué ou que l'efficacité de filtration diminue.rétablissement des performances de filtration du filtre.
Les modes de processus multiples
Le panneau de commande prend en charge divers modes de processus, y compris le contre-lavage planifié, le contre-lavage par différence de pression et les modes de contre-lavage forcé.Les utilisateurs peuvent sélectionner le mode approprié en fonction des besoins spécifiques., permettant des ajustements souples dans les opérations.
Surveillance et alarme en temps réel
Équipé d'un système de surveillance en temps réel, le panneau de commande surveille en permanence les paramètres clés tels que la différence de pression, le débit et la qualité de l'eau.Toute anomalie déclenche un signal d'alerte immédiat., alertant les opérateurs pour qu'ils prennent les mesures nécessaires.
Surveillance et gestion à distance
Le panneau de commande PLC offre des capacités de surveillance et de gestion à distance.permettre le suivi en temps réel de l'état du traitement et faciliter les ajustements et les opérations de n'importe où.
Pourquoi nous choisir?
Surveillance et contrôle à distance
Les utilisateurs peuvent surveiller à distance l'état de fonctionnement du système en temps réel via une connexion réseau ou une communication sans fil.permettant une gestion intelligente à distance.
Interface conviviale
Le panneau de commande dispose d'une interface intuitive et conviviale, comprenant une interface HMI et des boutons d'opération.
Facile à installer et à entretenir Des manuels détaillés d'installation et d'entretien accompagnent le panneau de commande, ce qui facilite l'installation, le fonctionnement et l'entretien. Assurance qualité
Nous maintenons des partenariats stables avec des leaders de l'industrie des composants de haute qualité..
Présentation de l'entreprise
Qingdao Juchuan Environmental Protection Technology Co., Ltd., créée en 2008, couvrant une superficie de 13250 mètres carrés.,la fabrication, la vente, l'installation et le service après-vente de générateurs de dioxyde de chlore, d'appareils de dosage en polymère, d'appareils de commande pour usines d'eau, d'équipements de désodorisation pour usines d'épuration des eaux usées,usine de traitement de l'eau en conteneurs, etc. Les produits sont largement utilisés dans l'eau du robinet, l'approvisionnement en eau secondaire, l'eau de piscine et le traitement de désinfection des eaux de transformation alimentaire, industriel, municipal, chimique,traitement des eaux usées médicales et hospitalières.
Bienvenue à Juchuan!
Dédiés à un contrôle de qualité strict et à un service à la clientèle attentionné, nos membres expérimentés sont toujours disponibles pour discuter de vos exigences et assurer une pleine satisfaction de la clientèle.S' efforcer d' améliorer la qualité de vie humaine est la mission de JuchuanNous accueillons chaleureusement les clients de la maison et à l'étranger pour établir la coopération et créer un avenir brillant avec nous ensemble.
Questions fréquentes
1. Pour quel type de filtre le panneau est-il adapté?Notre panneau de commande PLC est compatible avec les filtres de type V de toutes tailles et spécifications, adaptés aux applications dans les usines d'eau urbaines, les stations de traitement des eaux usées municipales,et autres sites de traitement des eaux.2Quelles sont les principales fonctions du panneau de commande?Le panneau de commande PLC possède diverses fonctions, notamment le contrôle automatique du filtre, le contrôle du contre-lavage, la surveillance et l'alarme en temps réel, l'enregistrement des données et le traçage.Ces caractéristiques permettent une gestion intelligente et un contrôle opérationnel du système de filtre de type V.3Le panneau supporte-t-il plusieurs modes de processus?Oui, notre panneau de commande PLC prend en charge plusieurs modes de processus tels que le mode de contre-lavage de chronométrage et le mode de contre-lavage à pression différentielle.Les utilisateurs peuvent choisir le mode approprié selon leurs besoins spécifiques.4. Quel est le processus d'installation et de mise en service du panneau de commande?Nous fournissons des instructions détaillées d'installation et de mise en service ainsi qu'un soutien technique sur place pour assurer une installation et un fonctionnement harmonieux du panneau de commande.5Fournissez-vous un soutien technique et un service après-vente?Nous offrons un support technique complet et un service après-vente, comprenant l'installation, la mise en service, la formation, la maintenance et le support à distance,pour assurer une expérience de service satisfaisante pour nos clients.6. À quoi faut-il faire attention lors de l'entretien et de la maintenance du panneau de commande?Nous fournissons des directives détaillées d'entretien, y compris le nettoyage régulier, la lubrification, et la vérification des connexions électriques,pour assurer un fonctionnement stable et prolonger la durée de vie du panneau de commande. 7Q: Combien coûte le panneau de commande?R: Le coût du panneau de commande varie selon le modèle, la configuration et les exigences de personnalisation.Nous offrons des offres spécifiques et des programmes personnalisés adaptés aux besoins et aux budgets de nos clients.8Q: Et en ce qui concerne la fiabilité et la durabilité?R: Notre panneau de commande est équipé de composants de pointe, ce qui garantit une excellente fiabilité et durabilité.garantir la sécurité et la fiabilité de l'ensemble du système.
